Bausatz Analoges VU-Meter, V1.0
- Logarithmische Anzeige entsprechend dem menschlichen Lautstärkeempfinden
- Für Verstärker, Mischpulte, PCs, CD-Player und weitere Audioquellen geeignet
- Einstellbare Empfindlichkeit für verschiedene Signalpegel
- Wahlweise 30-dB- oder 42-dB-Anzeigebereich
- Ideal als Hingucker für HiFi- und Audio-Projekte
Produktinformationen "Bausatz Analoges VU-Meter, V1.0"
Das VU-Meter kann an verschiedenste Audioquellen wie Verstärker, Mischpulte, Computer oder CD-Player angeschlossen werden und eignet sich ideal als Blickfang für HiFi-Anlagen, Selbstbauprojekte oder den eigenen Audio-Arbeitsplatz. Über Trimmer lässt sich die Empfindlichkeit individuell an die verwendete Signalquelle anpassen. Der Messbereich kann wahlweise auf 30 dB oder 42 dB eingestellt werden.
Technische Daten:
- Betriebsspannung: 12 V- (stabilisiert, +/- 0,4 V)
- Stromaufnahme: max. 20 mA
- Eingangspegel: Low-Pegel (LINE, AUX,...) bis Lautsprecherpegel max. 26 Veff
- Höhere Lautsprecherpegel durch Vorschalten eines Spannungsteilers möglich (siehe Anleitung)

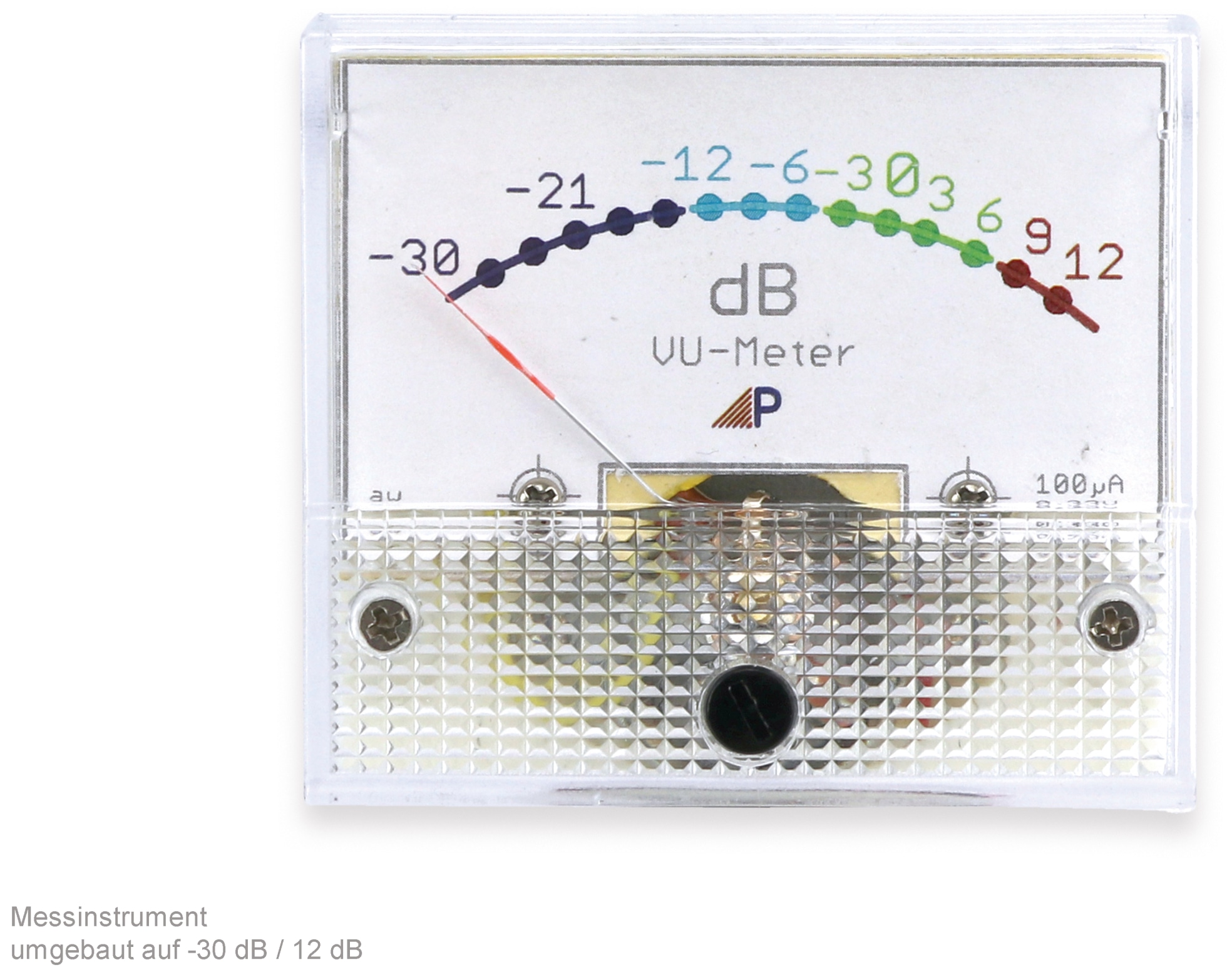

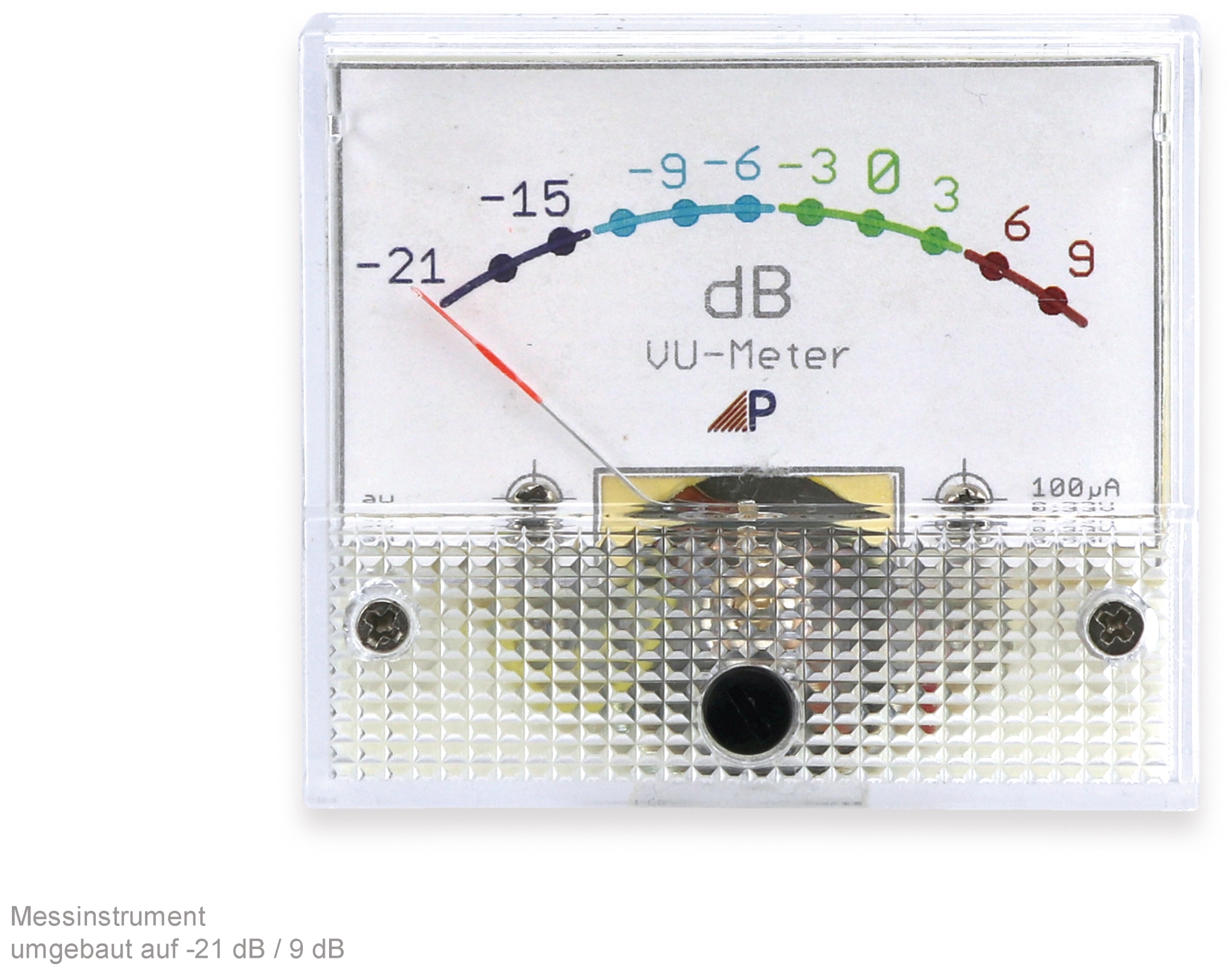

- Anzeigeumfang: Wahlweise 30 dB (-21 dB … +9 dB) bzw. 42 dB (-30 dB...+12 dB)

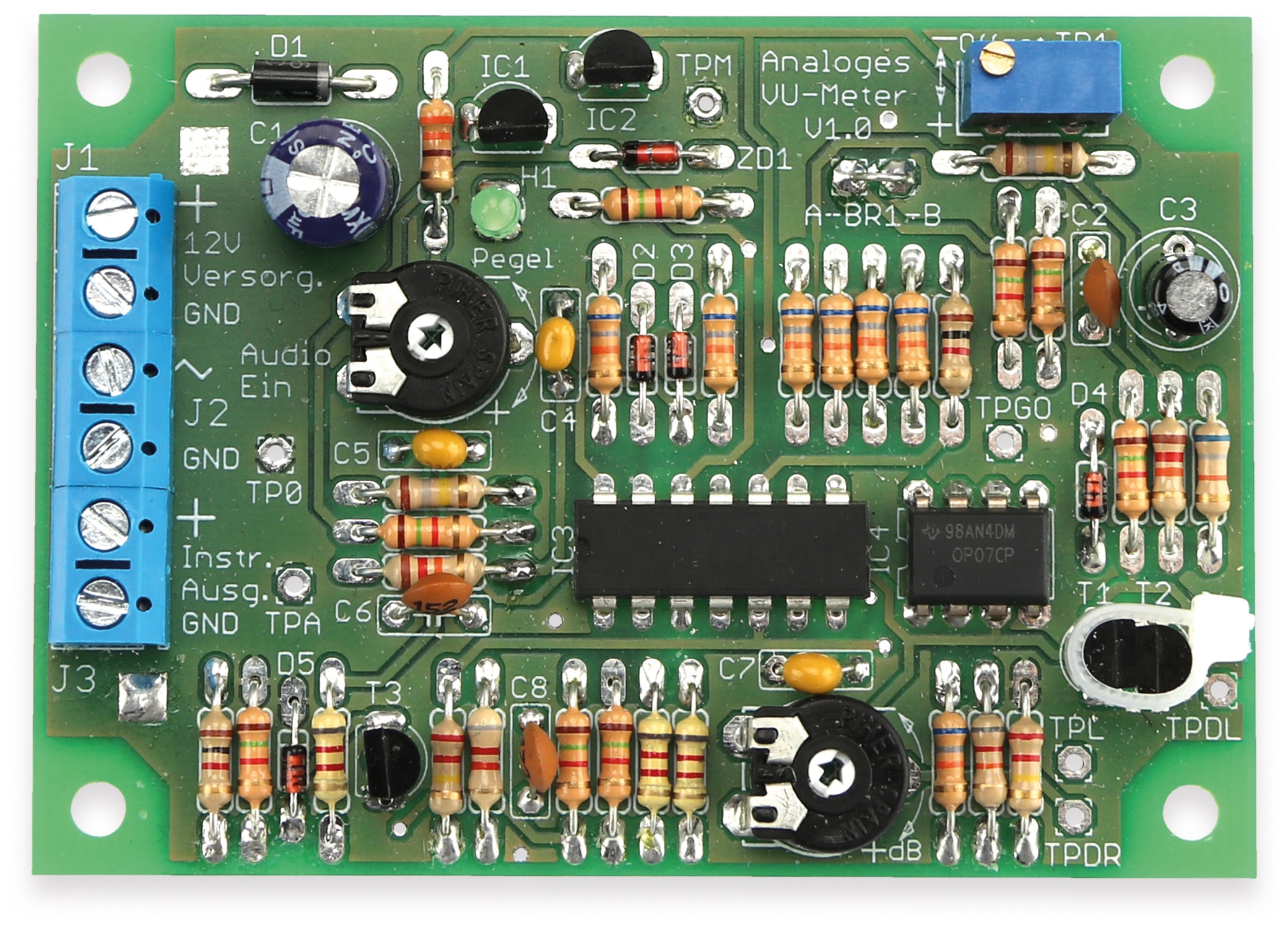

- Maße Leiterplatte (LxBxH): 80x57x18 mm
- Maße Einbaumessinstrument (BxH): 65x57 mm
- Einbau-Ø Messinstrument: 49 mm
- Einbautiefe Messinstrument: 42 mm
- Gewicht inkl. Einbau-Messinstrument: 95 g
Lieferumfang:
- Bausatz
- Aufbauanleitung

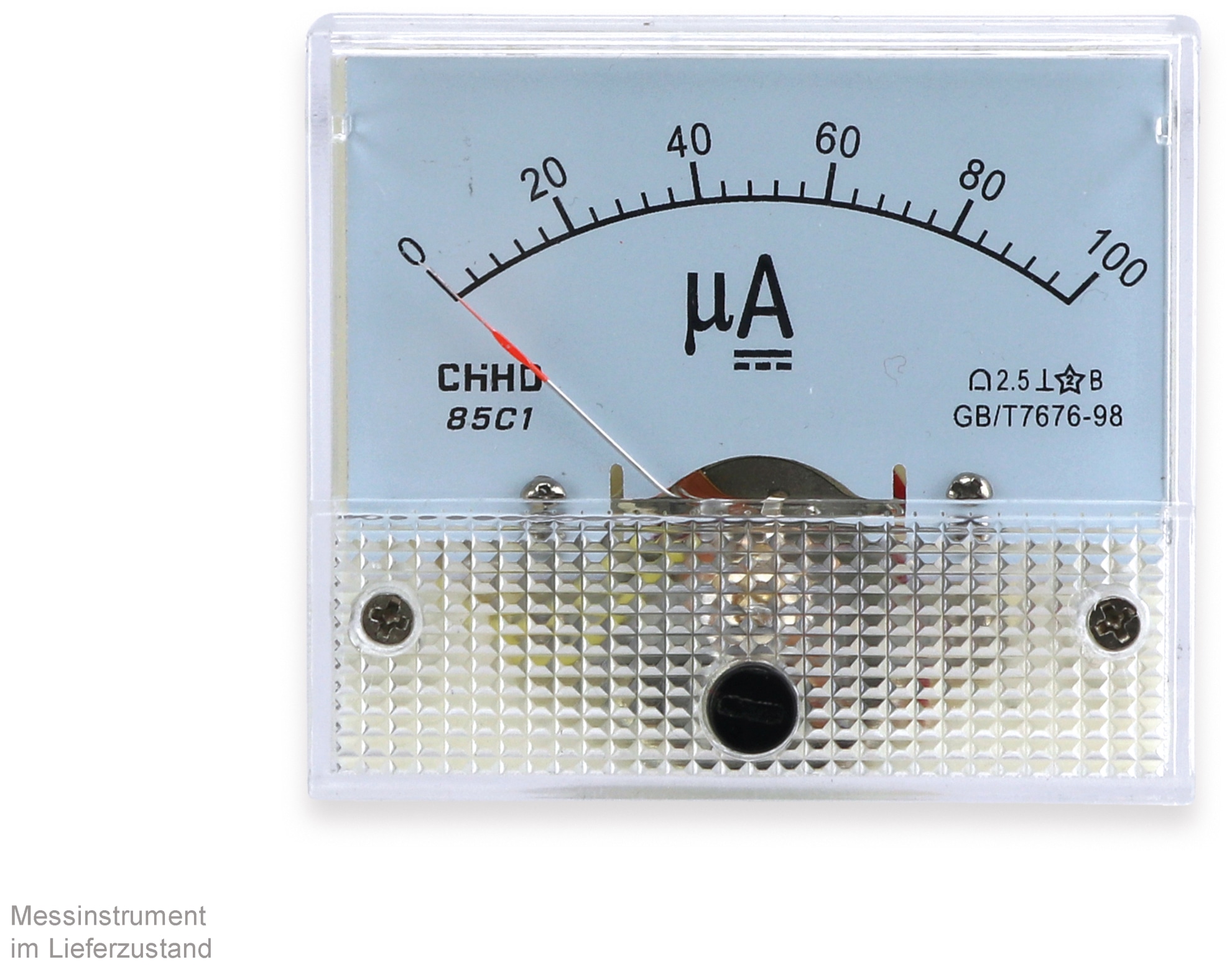

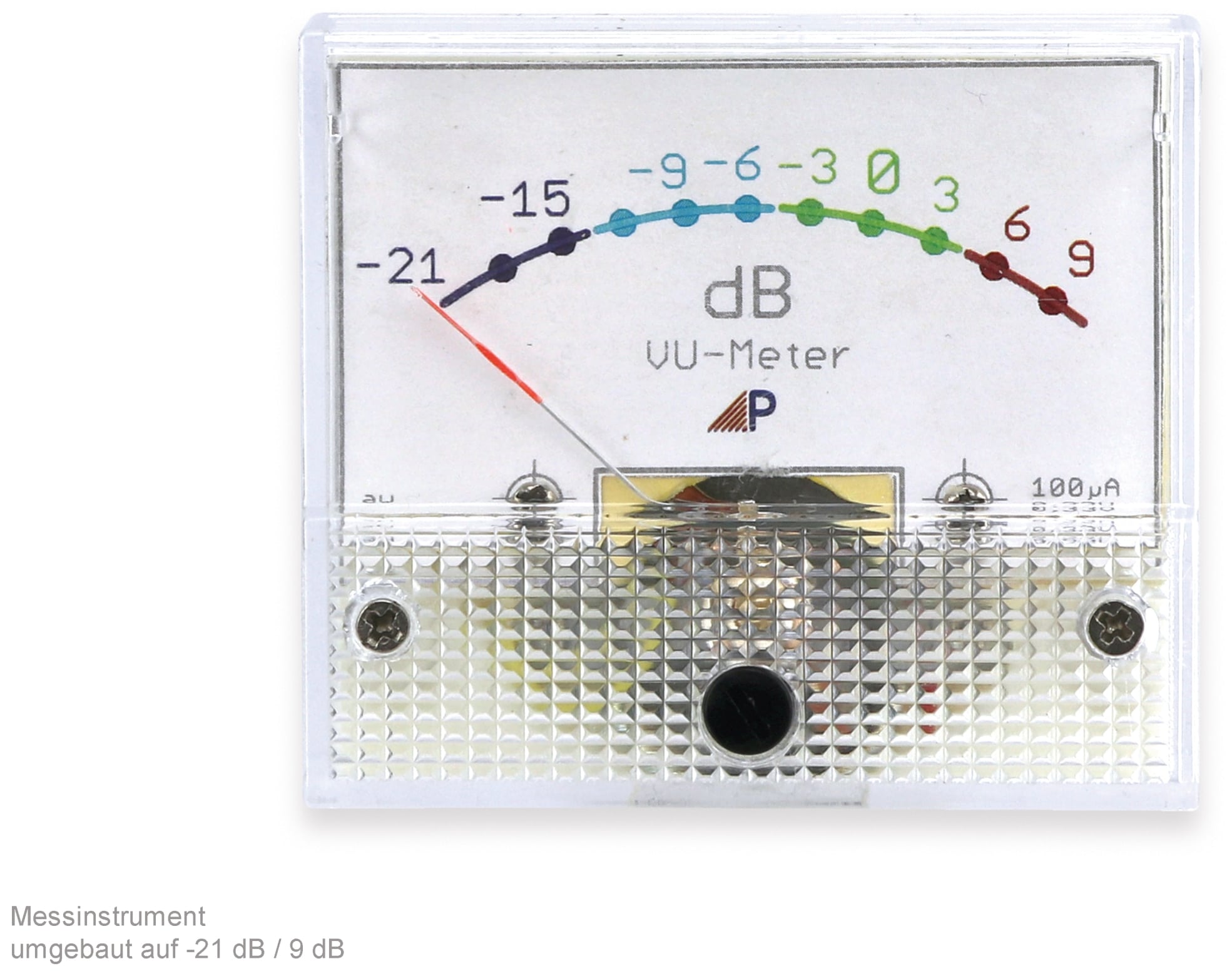

- Einbau-Messinstrument
Verfügbare Downloads
| Altersempfehlung: | ab 16 |
|---|---|
| Betriebsspannung max.: | 12 V |
| Breite: | 57 mm |
| Farbe: | mehrfarbig |
| Gewicht: | 95 g |
| Höhe: | 18 mm |
| Länge: | 80 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Profis |
| Zustand: | Neu |
